旗帜广告

双快水泥/双快高贝利特水泥/贝利特水泥/快凝快硬高贝利特硫铝酸盐水泥

产品简介
双快水泥/贝利特水泥/快凝快硬高贝利特硫铝酸盐水泥熟料、适量石膏(或工业副产石膏)、矿渣、规定掺量的粉煤灰和钢渣磨细制成的具有快凝快硬性能的水硬性胶凝材料(以下简称双快高贝利特水泥),代号BS-FR。
注: 粉煤灰和钢渣掺加量应不小于水泥质量的12%,且不大于水泥质量的30%。其中钢渣掺加量不大于水泥质量的9%。
性能特点

1、快凝快硬高强,6小时实测抗压强度18Mpa,28天抗压强度75Mpa.

2、微膨胀低干缩,体积变化率小。干缩只有硅酸盐水泥的1/8

3、耐硫酸盐氯盐镁盐腐蚀抗海水腐蚀性能好。耐蚀系数1.0以上

4、抗渗性能好,渗透高度是硅酸盐水泥的五分之一。

5、抗冻性能好,2-3小时即可达到临界受冻强度。

6、低水化热,硅酸二钙为主要成分,水化热低。

7、制作GRC制品水泥PH值可控制在10.0以下。

8、可在厂家指导下和硅酸盐水泥复合应用,可大幅度降低硅酸盐水泥的收缩,减少硅酸盐水泥混凝土的开裂。

  • 技术指标

    表1  物理性能、白度值

    项目

    比表面积(m2/kg)  ≥

    凝结时间a /min

    28d自由膨胀率/%

    白度值≥

    初凝≥

    终凝≤

    水中≤

    干空中≥

    指标

    450

    15

    60

    ---

    ---

    ---

    a 用户有特殊要求时,买卖双方协商确定。



    表2  强度指标

    品种

    强度等级

    抗压强度

    抗折强度

    6h

    7d

    28d

    6h

    7d

    28d

    高强双快水泥

    42.5

    12.5

    35.0

    42.5

    3.5

    5.0

    6.0

    52.5

    12.5

    45.0

    52.5

    4.0

    5.5

    7.0


  • 使用范围

    双快水泥(贝利特水泥)可以取代硫铝酸盐水泥使用,且比硫铝酸盐水泥凝结硬化更快,后期强度更高

    1、 抢修抢建和冬季施工工程

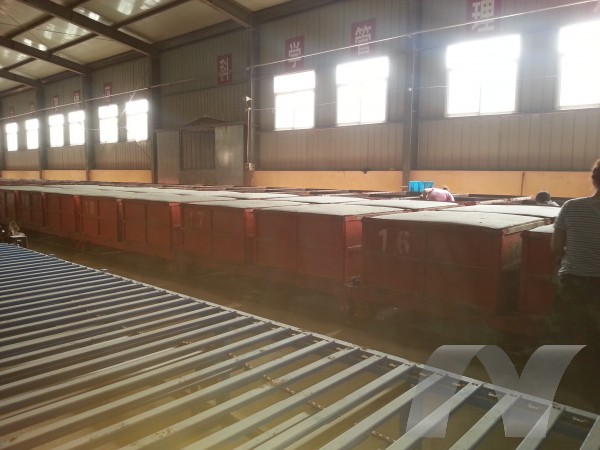

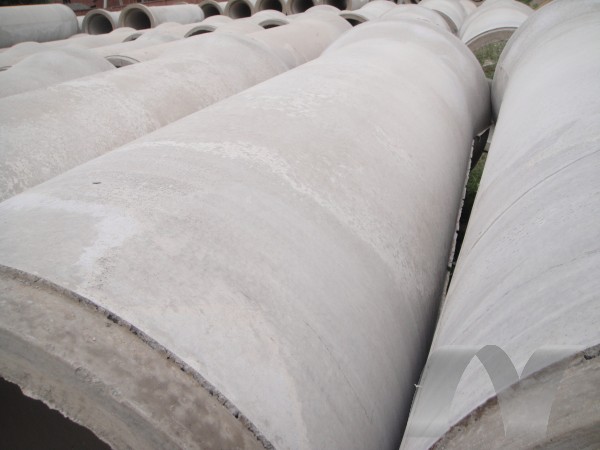

    2、混凝土预制构件的生产

    3、GRC构件的生产

    4、发泡水泥板生产

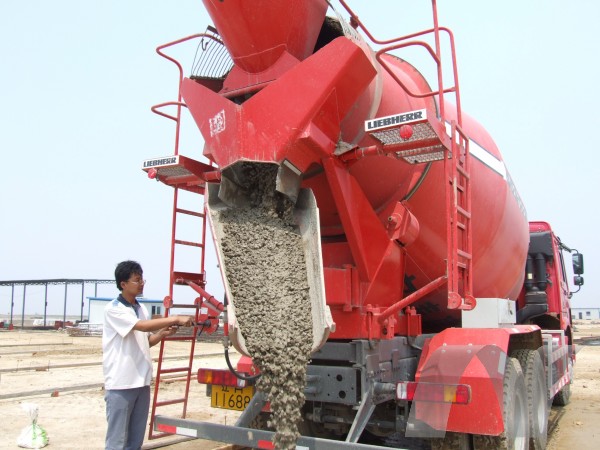

    5、混凝土路面

    6、超早强灌浆料生产

    7、注浆材料

    8、快速堵漏材料

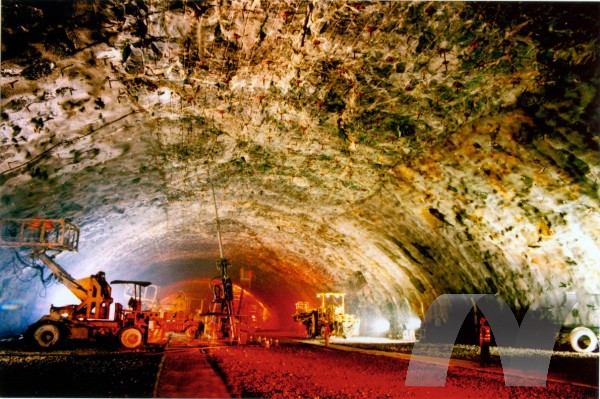

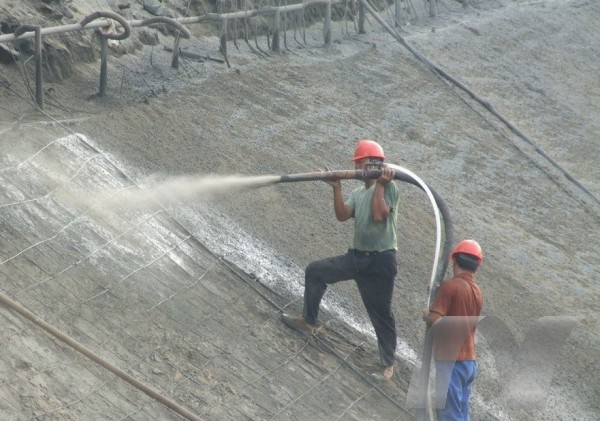

    9、锚喷工程

施工方法

注意事项

1 当与普通硫铝酸盐水泥混合使用时,双快水泥的比例应大于70%.

2 双快水泥与市售的减水剂、早强剂、速凝剂、引气剂、发泡剂、抗冻剂、胶粉、纤维素均有较好的适应性。

3 采用双快水泥需要缓凝时,需事先试配,已取得较好的缓凝效果。

4 双快水泥混凝土水化硬化快,需及时淋水养护。

资料下载
