旗帜广告

发泡水泥/发泡水泥板/超轻发泡水泥/泡沫混凝土

产品简介

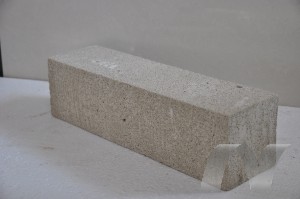

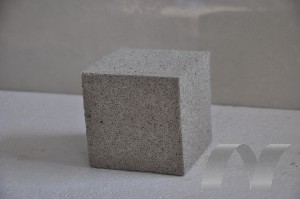

发泡水泥/发泡水泥板/泡沫混凝土是采用超高强硫铝酸盐水泥为基材复合多种无机硅酸盐材料、纤维、调凝、促强等多种组分、经工厂精确混拌制成的干粉材料,其加水搅拌的浆体与发泡机生产的泡沫均匀混合,硬化后即可成为超轻、保温、防火和具备一定强度的保温材料。
性能特点

超轻发泡水泥/泡沫混凝土与CSA复合型水泥发泡剂结合后形成的发泡材料具有如下性能特点:

1. 形成的发泡材料符合A1级不燃材料的防火等级。

2. 形成的发泡材料干体积密度低、保温效果好,可满足国家建筑节能65%的要求;干体积密度低在40~110Kg/m3时,导热系数为在0.034~0.045W/(m.k)。

3.形成的发泡材料虽然干体积密度低、但和其他物理发泡所生产的保温材料比相对强度较高;容重在40~110Kg/m3时,强度在0.04~0.5Mpa。

4. 发泡后的泡沫混凝土稳定,不塌孔,泡沫混凝土的流动性可根据工程需要进行调整。

5. 早期强度高,形成的发泡材料2小时即可脱模。

6. 闭孔率高,形成的发泡材料闭孔率在90%以上,保温效果佳。

7.整体性好,形成的发泡材料韧性好、在干体积密度低强度亦相对较低的情况下便于现场施工及长途运输。

8.无机环保。

  • 技术指标

    执行标准:

    GB/T10295-2008《绝热材料稳定热阻及有关特性的测定热流计法》

    GB/T5486.3-2001《无机硬质绝热制品试验方法密度、含水率及吸水率》GB/T11969-2008《蒸压加气混凝土性能试验方法》。

    干体积密度和导热系数

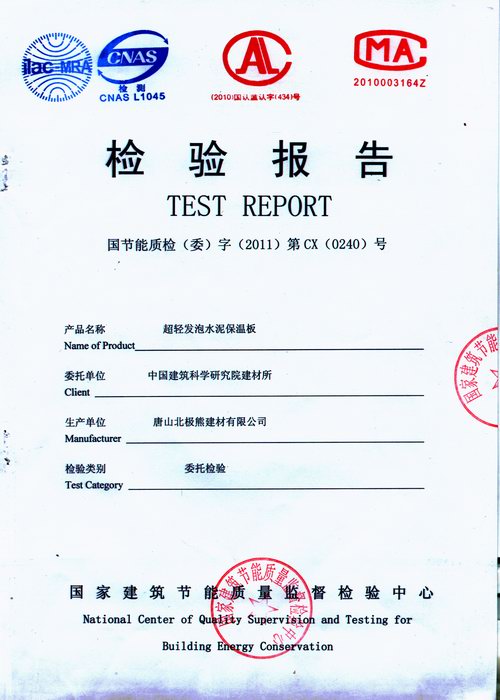

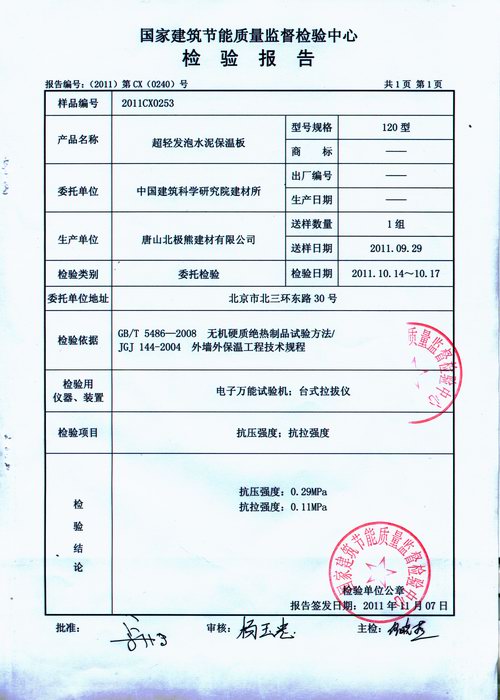

    (附国家检测报告两张前页+50~200型导热系数指标八页共十页缩小)。

     干体积密度和强度               表1

         密度等级

      检测结果(kg/m3

    抗压强度(Mpa)

    50型

    48

    0.06

    60型

    57

    0.08

    70型

    68

    0.14

    80型

    85

    0.21

    90型

    96

    0.32

    110型

    112

    0.46

    150型

    152

    0.68

    200型

    198

    0.87


  • 使用范围

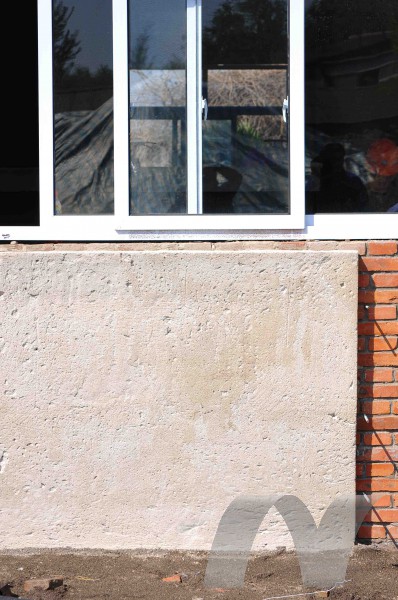

    由于超轻发泡水泥/泡沫混凝土是以水泥为基材的无机材料,所以完全符合国家建筑防火等级A1级不燃材料的标准、并且具有超轻、导热系数低、整体性好等优点,经国家权威部门检测板材导热系数可以达到建筑节能65%的指标要求。

    完全可以代替EPS/XPS有机塑料板材、聚氨酯发泡、岩棉等有机外墙保温材料,是一种新型的建筑节能环保材料。

    50型超轻发泡板材和EPS、XPS、聚氨酯发泡材料的综合对比情况:               表2

                                    分类

       项目

     超轻发泡板材

     PS板材

     XPS板材

    聚氨酯发泡材料

    密度(Kg/m3

         48.0

       18~22.0

        32.0

        25~35.0

    导热系数W/(m.k)

        0.036

        0.041

       0.032

       0.022~0.026

    抗压强度(Mpa)

         0.06

        0.10

       0.15

       0.08~0.18

    防火等级

       A1级不燃

     E/B2级可燃

     E/B2级可燃

       E/B2级可燃



    80型超轻发泡板材和EPS、XPS、聚氨酯发泡材料的综合对比情况:            表3

                       分类

    项目

     超轻发泡板材

     EPS板材

     XPS板材

    聚氨酯发泡材料

    密度(Kg/m3

        85.0

       18~22.0

        32.0

        25~35.0

    导热系数W/(m.k)

        0.04

        0.041

       0.032

       0.022~0.026

    抗压强度(Mpa)

        0.21

        0.10

       0.15

       0.08~0.18

    防火等级

       A1级不燃

     E/B2级可燃

     E/B2级可燃

       E/B2级可燃




施工方法

1. 本材料在应用过程中应和CSA复合型水泥发泡剂配合使用,不可随意更换发泡剂。

2. 严禁将本材料与其它水泥或无机材料混用。

3.浆体的可操作时间可视工程实际需要而定,购买时应预先和厂家技术人员联系

储存
包装:25Kg/袋;本材料应在干燥、通风状态下保存,原包装状态下保质期6个月 。
资料下载
