旗帜广告

白色超高强水泥 82.5级

产品简介
白色超高强水泥又叫高强度硫铝酸盐水泥,标号有62.5mpa、72.5mpa、82.5mpa 和92.5mpa四个等级。白色超高强水泥是基于硫铝酸钙的一种水硬性材料,不同于基于铝酸钙的铝酸钙水泥或基于硅酸钙的波特兰水泥。CSA超高强水泥可以单独使用(锂盐可以作为早强剂),也可以和硬石膏、硅酸盐水泥、高岭土等一种或多种复合使用。

白色超高强水泥所具有的优异性能使之适合应用于有早强、高强、速凝要求的各类产品。例如:快硬水泥、自流平、混凝土修补材料、灌浆料、防水堵漏材料、高强混凝土等等。白色超高强水泥在各类产品中的应用使这些产品具有了可控的初终凝时间、较高的早期强度、水化初期的微膨胀、补偿收缩和一定的抗硫酸盐腐蚀等性能。

在白色超高强水泥中,最具代表性的矿物组分就是钙矾石,是石灰石、硬石膏和 矾土经化学反应形成的有膨胀性能的晶体物质,它的体积是化学反应前所有矿物组合的两倍。在白色超高超水泥的生产过程中,85%的钙矾石是在生产初期形成的,在铝酸盐和硅酸盐水化反应之前。因为生产的后期生成钙矾石的可能性非常小,所以形成的钙矾石具有长期的稳定性。这也是白色超高强水泥和高铝水泥的主要区别。

无论是砂浆、混凝土或者是复合水泥,白色超高强水泥的掺入都可以加快他们的初终凝时间,提高早期强度,同时对后期强度几乎没有任何影响。根据掺入量的不同,白色超高强水泥还有补偿收缩或者是膨胀的性能。

另外,白色超高强水泥还具有低碳排放量、抗硫酸盐腐蚀、低渗透性、高耐久性和耐低温等性能。

白色超高强水泥的生产严格执行GB/T 19001-2000 (i.e. ISO9001:2000) and GB/T 24001-1996 (i.e. ISO 14001:1996)。

白色超高强水泥的性能执行生产商及中国相关标准。
性能特点



与波特兰水泥的反应

白色超高强水泥可与其他矿物产品如波特兰水泥、硫酸钙、填充剂或胶乳泡沫及再分散泡沫等有机聚合物结合使用。

根据混合物的类型及工艺,白色超高强水泥可用于产生和控制多种性能。波特兰水泥具有多变性。通常,加入白色超高强水泥可加速其凝结时间从而缩短反应期。依据波特兰水泥的原产地及性能来确定白色超高强水泥的用量。

白色超高强水泥与波特兰水泥或硫酸钙的混合物,其强度发展受波特兰水泥或硫酸钙的影响。通常,这些混合物在早期(几小时内)发展力学强度。加入控制凝结时间及水硬性的外加剂后几种类型的波特兰水泥的长期性能与原始波特兰水泥相似,这就有必要对每种波特兰水泥进行检测。



通过把白色超高强水泥与波特兰水泥、硫酸钙、外加剂或胶乳泡沫及再分散泡沫等有机聚合物按照不同的比例复合,可使复合物具有以下一种或多种性能:

    ◆ 调整凝结时间                     ◆   收缩补偿

    ◆   快凝                                   ◆   膨胀

    ◆   早强                                   ◆   抗硫酸盐腐蚀

    ◆   长期龄高强度                   ◆   低收缩

    ◆   低碳排放量                       ◆   使流变适用于应用

    ◆  低碱



外加剂的应用

白色超高强水泥可与如下化学外加剂结合使用:

    ◆  胶乳泡沫或再分散泡沫聚合物

    ◆  消泡剂

    ◆  缓凝剂

    ◆  早强剂

    ◆  塑化剂/高效减水剂

    ◆  流变改进剂

    ◆  纤维

  • 技术指标

    白色超高强水泥物理和化学指标参照:超高强-II

    化学分析

    根据GB/T 176-1996中的试验方法对白色超高强水泥机进行化学分析,主要成份(%)





    化学成份

          超高强- I

    超高强-II

         超高强-

    超高强-II

    (白色)

    SiO2

    ≤7.0

    ≤8.5

    ≤10.5

     ≤8.5

    Al2O3

    ≥36

    ≥35

              ≥34

     ≥35

    Fe2O3

    1.5-2.5

    1.5-3.5

    1.5-3.5

    1.5-2.5

    CaO

    40.0-41.5

    40.5-42.5

    41.5-43.5

     40.5-42.5

    MgO

              ≤3.5

    ≤3.5

    ≤3.5

    ≤3.5

    SO3

    8.5-11.0

    8.0-10.0

    7.5-9.5

    8.0-10.0

    TiO2

    1.0-2.0

    1.0-2.0

    1.0-2.0

     1.0-2.0





































    细度

    比表面积:执行GB/T 8074-2008:

    通常范围: 380~420 m2/kg, (标准要求:>360 m2/kg);

    通常范围: ≥480 m2/kg, : (标准要求:>450 m2/kg)



    矿物成份

    C=CaO, A=Al2O3, S=SiO2 , F=Fe2O3,  S =SO3

    --主要矿物组份:硫铝酸钙C4 A3S

    --次要矿物组份:C2S, C4AF



    水化性能



    根据中国标准对白色超高强水泥的性能进行检测。

    ◆   根据GB/T1346-2001,在温度20℃下利用维卡仪检测凝结时间。

    ◆   按中国建材行业标准JC933-2003检测机械强度。





    项目

    超高强- I

    超高强-II

    超高强-



    超高强-II

    (白色)



    抗折强度

    (Mpa)

    1d

    ≥8.0

    ≥7.0

    ≥6.0



    3d

    ≥10.0

    ≥9.0

    ≥8.0

     ≥9.0

    7d

    ≥11.0

    ≥10.0

    ≥9.0

     ≥10.0



    抗压强度

    (Mpa)

    1d

    ≥60.0

    ≥50.0

    ≥50.0



    3d

    ≥85.0

    ≥75.0

    ≥65.0

    ≥75.0

    7d

    ≥95.0

    ≥85.0

    ≥75.0

    ≥85.0



    凝结时间

    初凝

    ≥25min

    ≥25min

    ≥25min



    终凝

    ≤300min

    ≤300min

    ≤300min

    ≤300min














  • 使用范围



    应用这些性能可以生产很多产品:

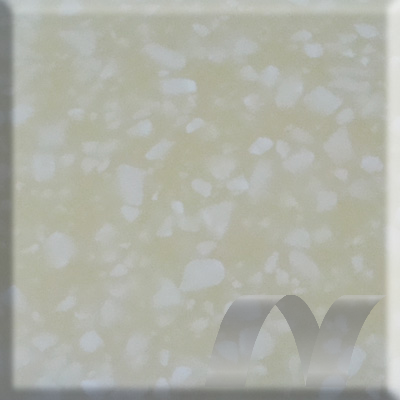

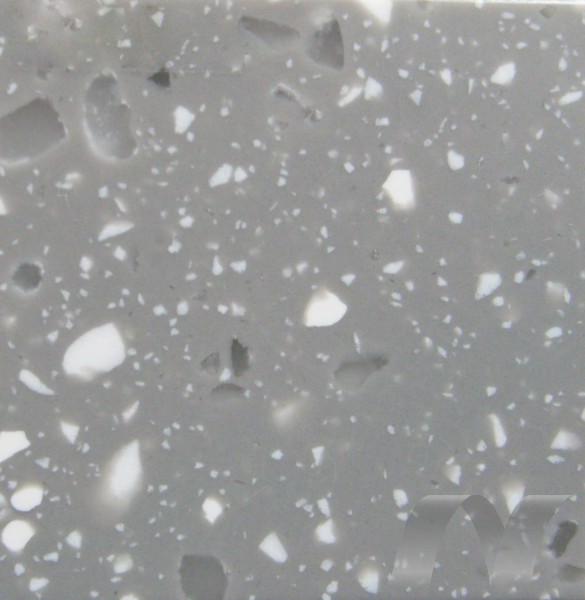

    ◆   人造大理石

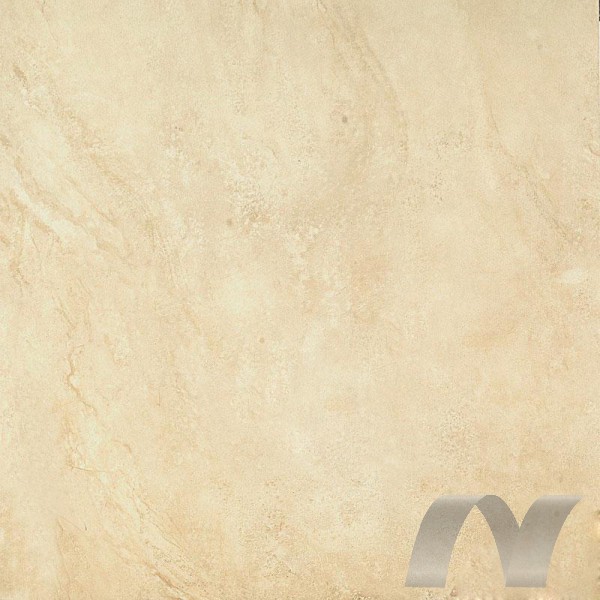

    ◆   人造砂岩

    ◆   文化石

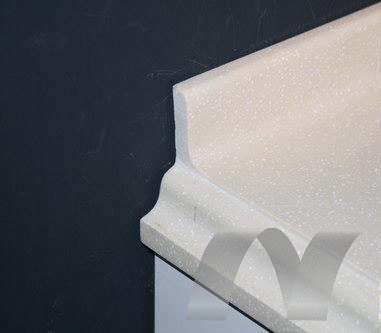

    ◆   彩色构件

    ◆   彩色勾缝剂

    ◆   彩色自流平

    ◆   水泥基艺术构件

    ◆   假山

    ◆   等等

储存
白色超高强水泥通常采用吨袋或25公斤袋包装,内衬防潮膜。储存于干燥场所,严防受潮。保质期为6个月。
资料下载
